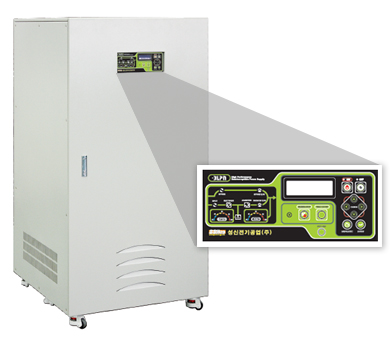

무변압기형 UPS BLPN-2000N
- PFC 방식의 고역률 구현 ALL IGBT Switching, DSP고주파 ON LINE 제어
- 넓은 입력적용범위
- 배터리 전용 컨디셔너를 이용한 최적의 축전지 관리
- 신개념 4-Leg 토폴로지에 의한 스위치 손실 저감으로 고효율 구현
- RS232, RS485 등 다양한 원격감시 및 제어 Option
- 지능형의 실질적인 전력절감 기술로 고효율 ECO-SAVE 실현
- 내부 보상형 고속인버터 기동기술
- 3중화에 의한 보호회로로 이상상태에서 최적운영 유지
- 자동 및 수동 By Pass를 포함한 이중변환
전기적특성
용량
7.5KVA
10KVA
15KVA
20KVA
30KVA
40KVA
50KVA
입력
전압(Vac)
380/220
전압범위(%)
-50%(50%부하) ~ +15%, -30%(75%부하) ~ +15%
주파수(Hz)
50/60Hz ± 5% ( 0.5 ~10% 가변가능)
상수(Ø)
삼상 4선
입력역률
0.99
출력
전압(Vac)
220
전압안정도(%)
± 1.0(선형부하)
주파수(Hz)
50/60Hz ±0.2% (인버터 free running)
상수(Ø)
단상 3선(Ø,N,G)
파형
순수정현파(Fure sinwave)
파형왜율
THD ≤3% 선형부하 ; ≤8% 비선형부하
효율(%)
93이상
과부하
0.5~10 minutes 시간선택, 110~150% 용량선택
출력역률
0.8기준
배터리
종류
Maintenance-free Lead-acid, Expected life 3-5 years
전압(Vdc)
360 (표준), (300V-480V 선택 사용가능)
운전시간
USER SPEC.
충전방식
정전압, 정전류 충전 및 3단계3단충전
기계적 특성
용량
7.5KVA
10KVA
15KVA
20KVA
30KVA
40KVA
50KVA
UPS 보호기능
과부하 , 단락전류 , 배터리 저전압, Surge, EMI
Display
LED
Battery Level, Load Level, Line, INV, Battery
LCD
입력: 전압, 전류, 주파수 / 출력: 전압, 전류, 주파수
배터리: 전압, 전류, 충전정격 / 고장내역
환경조건
온도(°C)
Operation: 0~40°C / Storage: -15~50°C
습도(%)
Operation: 0~90% / Storage: 0~95% (이슬맺힘 없음)
외형
치수(W,D,H(mm))
400x740x760
630x770x1140
700x800x1800
중량(Kg)
60
140
150
160
200
Interface
RS-232C, 485, SNMP, Modbus
Safety
IEC-60950 기준
Warranty(Years)
1(Option)
