무변압기형 UPS BLPN-3000N
- PFC 방식의 고역률 구현 ALL IGBT Switching, DSP고주파 ON LINE 제어
- 넓은 입력적용범위
- 배터리 전용 컨디셔너를 이용한 최적의 축전지 관리
- 신개념 4-Leg 토폴로지에 의한 스위치 손실 저감으로 고효율 구현
- RS232, RS485 등 다양한 원격감시 및 제어 Option
- 지능형의 실질적인 전력절감 기술로 고효율 ECO-SAVE 실현
- 내부 보상형 고속인버터 기동기술
- 3중화에 의한 보호회로로 이상상태에서 최적운영 유지

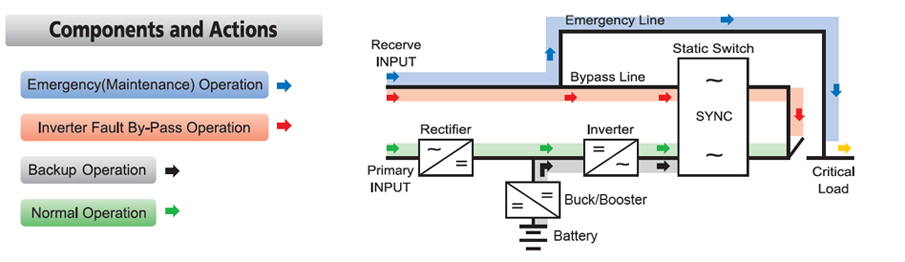

- 자동 및 수동 By Pass를 포함한 이중변환
전기적특성
| 용량 | 7.5KVA | 10KVA | 15KVA | 30KVA | 40KVA | 50KVA | 60KVA | 75KVA | 100KVA | 150KVA | 200KVA | 300KVA | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 입력 | ||||||||||||||
| 전압(Vac) | 380/220 | |||||||||||||
| 전압범위(%) | -50%(50%부하) ~ +15%, -30%(75%부하) ~ +15% | |||||||||||||
| 주파수(Hz) | 50/60Hz ± 5% ( 0.5 ~10% 가변가능) | |||||||||||||
| 상수(Ø) | 삼상 4선 | |||||||||||||
| 입력역률 | 0.99 | |||||||||||||
| 출력 | ||||||||||||||
| 전압(Vac) | 380/220 | |||||||||||||
| 전압안정도(%) | ± 1.0(선형부하) | |||||||||||||
| 주파수(Hz) | 50/60Hz ±0.2% (인버터 free running) | |||||||||||||
| 상수(Ø) | 삼상 4선(Ø,N,G) | |||||||||||||
| 파형 | 순수정현파(Fure sinwave) | |||||||||||||
| 파형왜율 | THD ≤3% 선형부하 ; ≤8% 비선형부하 | |||||||||||||
| 효율(%) | 93이상 | |||||||||||||
| 과부하 | 0.5~10 minutes 시간선택, 110~150% 용량선택 | |||||||||||||
| 출력역률 | 0.8기준 | |||||||||||||
| 배터리 | ||||||||||||||
| 종류 | Maintenance-free Lead-acid, Expected life 3-5 years | |||||||||||||
| 전압(Vdc) | 360 (표준) (300V-480V 선택 사용가능) | |||||||||||||
| 운전시간 | USER SPEC | |||||||||||||
| 충전방식 | 정전압, 정전류 충전 및 3단계3단충전 | |||||||||||||
기계적 특성
| 용량 | 7.5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | 75KVA | 80KVA | 100KVA | 150KVA | 200KVA | 300KVA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UPS 보호기능 | 과부하 , 단락전류 , 배터리 저전압, Surge, EMI | ||||||||||||||
| Display | LED | Battery Level, Load Level, Line, INV, Battery | |||||||||||||
| LCD | 입력: 전압, 전류, 주파수 / 출력: 전압, 전류, 주파수 배터리: 전압, 전류, 충전정격 / 고장내역 |
||||||||||||||
| 환경조건 | 온도(°C) | Operation: 0~40°C / Storage: -15~50°C | |||||||||||||
| 습도(%) | Operation: 0~90% / Storage: 0~95% (이슬맺힘 없음) | ||||||||||||||
| 외형 | 치수(W,D,H(mm)) | 400x740x760 | 630x770x1140 | 680x840x1420 | 780x940x1600 | 1500x900x2000 | 1400x940x1900 | 2250x900x1900 | |||||||
| 400x740x760 | 630x770x1140 | 680x840x1420 | 780x940x1600 | 1500x900x2000 | 1400x940x1900 | 2250x900x1900 | |||||||||
| 중량(Kg) | 60 | 160 | 210 | 270 | 320 | 450 | |||||||||
| Interface | RS-232C, 485, SNMP, Modbus | ||||||||||||||
| Safety | IEC-60950 기준 | ||||||||||||||
| Warranty(Years) | 1(Option) | ||||||||||||||
| 용량 | 7.5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | |
|---|---|---|---|---|---|---|---|---|---|
| 외형 | 치수 (W,D,H(mm)) |
400x740x760 | 630x770x1140 | 680x840x1420 | |||||
| 400x740x760 | 630x770x1140 | 680x840x1420 | |||||||
| 중량(Kg) | 60 | 160 | 210 | 270 | |||||
| 용량 | 75KVA | 80KVA | 100KVA | 150KVA | 200KVA | 300KVA | |||
| 외형 | 치수 (W,D,H(mm)) |
780x940x1600 | 1500x900x2000 | 1400x940x1900 | 2250x900x1900 | ||||
| 780x940x1600 | 1500x900x2000 | 1400x940x1900 | 2250x900x1900 | ||||||
| 중량(Kg) | 320 | 450 | |||||||
| UPS 보호기능 | 과부하 , 단락전류 , 배터리 저전압, Surge, EMI | ||||||||
| Display | LED | Battery Level, Load Level, Line, INV, Battery | |||||||
| LCD | 입력: 전압, 전류, 주파수 / 출력: 전압, 전류, 주파수 배터리: 전압, 전류, 충전정격 / 고장내역 |
||||||||
| 환경조건 | 온도(°C) | Operation: 0~40°C / Storage: -15~50°C | |||||||
| 습도(%) | Operation: 0~90% / Storage: 0~95% (이슬맺힘 없음) | ||||||||
| Interface | RS-232C, 485, SNMP, Modbus | ||||||||
| Safety | IEC-60950 기준 | ||||||||
| Warranty(Years) | 1(Option) | ||||||||
