VERTIV TRINERGY ™ Cube
TRINERGY ™ Cube의 주요특징
- 업계 최고 수준의 최대 종합 효율: 98.5%
- 단일 장치 내에서 최대 3.4MW 및 병렬 시스템에서 최대 27MW의 무중단 확장기능
- 어떠한 설치 환경에서도 부합하는 유연한 배치
- 모듈형 용량 설계
- LIFE™ 원격 진단 및 예방적 모니터링 서비스
- 이전 80-NET 시리즈와의 호환성
- 리튬 이온 배터리와도 적용 가능
가용성 - 서비스 가능시간 향상
- 원격진단
- LIFE™ 원격 진단 및 예방적 모니터링 서비스를 통하여 성능동향을 지속적으로도 모니터링 및 추적함으로써 서비스 가능 시간과 작동 효율성을 높임
- 예측적 유지보수
- TRINERGY ™ Cube는 IGBT, 콘덴서, 팬, 접촉기 및 배터리 등의 상태를 확인함으로써 유지보수 필요성ㅇ을 파악하고 업무 연속성을 보장
- 이벤트 분석
- 정확한 이벤트 추적, 파형(Wave-form)포착 및 고조파 스펙트럼 분석 등으로 데이터 센터 가용성에 영향을 미칠 가능성이 있는 외부현상을 감지할 수 있다.
- TRINERGY ™ Cube는 IGBT, 콘덴서, 팬, 접촉기 및 배터리 등의 상태를 확인함으로써 유지보수 필요성ㅇ을 파악하고 업무 연속성을 보장
- 데이터 로깅
- TRINERGY ™ Cube는 효율성에서 서비스 가능 매개변수에 이르기까지 가능 매개변수에 이르기까지 모든 관련 데이터를 포착할 수 있다. 이러한 정보에 액세스함으로써 PUE를 계산 할 수 있다.
용량 확장성
최대 34 MW까지 확장: 3차원 모듈성을 통한 최고 수준의 유효전력 보장
- 수직적 모듈성
- 각 코어 내부의 부품은 서랍형으로 설계되어 서비스 용도에 따라 개별적 으로 추출될 수 있으며, UPS는 중단없이 부하를 보호한다.
- 수평적 모듈성
- 입력/출력 전력 구간에 완벽한 코어를 병렬로 추가하는 방식으로 3.4MW까지 확장 할 수 있다.
- 직교 모듈성
- 최대 8개로 병렬 구성할 수 있다.
용량 및 설치 유연성
높은 전력 밀도의 코어를 통해 단일 장치에서 최대 3.4MW에 도달 할 수 있는 업계 유일의 정지형(Static) UPS이며, 업계 최대 용량을 제공합니다.뿐만 아니라 새로운 세대의 아키텍처와 설치 방식으로 전례없는 수준의 설치 유연성을 제공할 수 있습니다. 이에 따라, 이 시스템은 일자형, 백투백형 등 다양한 레이아웃으로 구성 될 수 있으며 바닥 공간에 맞춰 쉽게 적용할 수 있습니다.
분산식 병렬 구성
단일 EXL S1 UPS를 병렬 구성함으로써 뛰어난 확장성을 제공합니다.
분산식 병렬 구성에서 각 장치에는 전용 자동 절체 바이패스 스위치를 내장하고 있으며 시스템 제어 캐비닛을 필요로 하지 않기 때문에 최초 설치 비용을 줄일 수 있다.
중앙 집중식 병렬 구성
중앙 집중식 병렬 구성에서는 각 장치의 내장형 자동절체 바이패스 스위치가
비활성화되고 최대 용량으로 지정 된 외장형 MSS (Main Static Switch)가 설치됩니다. 따라서 부하에 따라서 부하에 대한 예비 전력 공급은 1대의 중앙 집중식 자동 절체 스위치(MSS)를 통해 이루어 진다.
MSS는 모든 입출력 캐비닛에 쉽게 통합될 수 있기 때문에 배선 및 설치가 간단합니다. 통합 터치 스크린 디스플레이를 통해 MSS를 제어 할 수 있다.
적응성
- 무중단 확장 기능 (Hot scalability)
- 초기투자 (CAPEX)를 최소화하면서, 비즈니스의 성장에 맞춰어 용량증설 가능
- 중앙 집중식 및 분산식 병렬 구성 가능
- 정리된 케이블 라우팅과 제한없는 출력 전력 연결 가용성
- 최대 용량 또는 이중화를 위한 3차원 모듈성

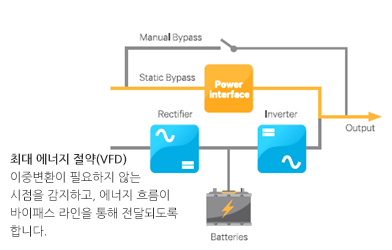

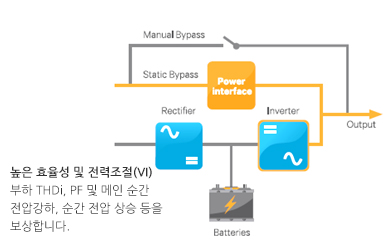

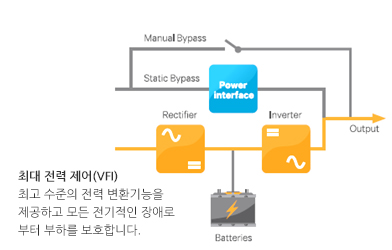

- 3가지 동적 작동모드(VFI, VFD, VI)
TECHNICAL SPECIFICATIONS
| 기술사양 | |||
|---|---|---|---|
| 시스템 범위 150kW - 27MW(KVA) | 코어 피상전력(KVA) | 최대 200/400 | |
| 코어 실효전력전력(KVA) | 최대 200/400 | ||
| 일반 | |||
| 최대 종합 효율 | 98.50% | ||
| 최대 효율성 | 최대 99.5% | ||
| 냉각 용량 (㎥/h) | 최대 1450 (200kVA Core / 2600 (400kVA Core) | ||
| VFI모드에서 100% 부하 시 열 배출(kW) | 7.9 (200kVA Core / 16.5 (400kVA Core) | ||
| 병렬 구성 | 1대 장치 내 최대 10개 코어, 병렬 구성 시 최대 8개 | ||
| 코어 구성 | 무중단 현상 교체 가능 | ||
| 정격 내구도 (kAIC) | 최대 100 | ||
| 가청 소음(dB) | 79dBA (시스템 기준) | ||
| 고도 최대 (m) | 부하 경감없이 1000m | ||
| 동작 온도 (℃) | 0-55 | ||
| 입력 | |||
| 입력배선 | 4선 (3ph+N+PE), 3선 (3ph+PE) | ||
| 입력 전압 범위 (V) | 200-460 | ||
| 입력 주파수 범위 (Hz) | 45-65 | ||
| 입력 역률 (Input Power Factor) | 0.99 | ||
| 입력 전류 고조파 (THDi) | 3% | ||
| Soft Start 기능 | 가능 (1~180초, 선택가능) | ||
| 출력 | |||
| 출력배선 | 4선 (3ph+N+PE), 3선 (3ph+PE) | ||
| 설정 가능한 전압 범위 | 380, 400, 415, 440V, 50/60Hz | ||
| 허용 부하 역률 | 최대 1, .부하 경감없이 모든 PE 진상(leading) 또는 지상(lagging), 파고율(crest factor) 최대 3:1 | ||
| 출력 UTHD | 3% 이내 (100% 선형 부하), 5% 이내 (참조 비선형 부하) | ||
| 과부하 내량 | 본사 엔지니어와 확인 | ||
| 단락 전류 (A) | 최대 650A / 2000kVA 코어, 최대 1300A / 400kVA 코어 | ||
| 일반특징 | |||

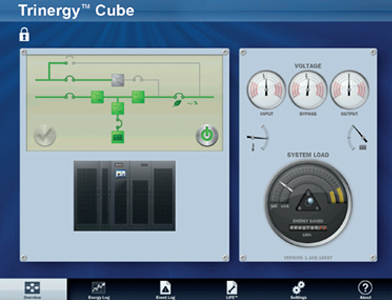

| 정면 디스플레이 | 12인치 컬러 터치스크린, Web, SNMP, MODBUS/Jbus 프로토콜 포함 | ||
| 다국어 | 표준 | ||
| 배터리 | |||
| 타입 | VRLA / Li-ion | ||
| 충전방식 | ABM Technology or float | ||
| 배터리 전압범위 | 396-700 | ||
| 크기 및 중략 | (W * D * H mm) | (kg) | |
| Core 200kVA | 500 * 910 * 1950 | 515 | |
| Core 400kVA | 675 * 910 * 1950 | 660 | |
| I/O Box 600A | 1150 * 910 * 1950 | 800 | |
| I/O Box 1200A | 1625 * 910 * 1950 | 1190 | |
| I/O Box 240A | 2150 * 910 * 1950 | 1575 | |
| I/O Box 3000A | 3800 * 910 * 1950 | 요청시 | |
| I/O Box 4000A | 2650 * 1820 * 1950 (back to back 구성) | 요청시 | |
| I/O Box 5000A | 2650 * 1820 * 1950 (back to back 구성) | 요청시 | |
| 통신 | |||
| 슬롯 | 2개의 Intelislot | ||
| 프로토콜 | SNMP, MODBUS, TCP/IP, MODBUS RTU | ||
| 입력/출력 접점 모니터링 | 9/8 프로그래밍 가능 | ||
| 인증 | |||
| 안전 | IEC 62040-1, IEC 60350-1 | ||
| EMI/EMC | IEC 62040-2 | ||
| 성능 | IEC 62040-3 | ||
